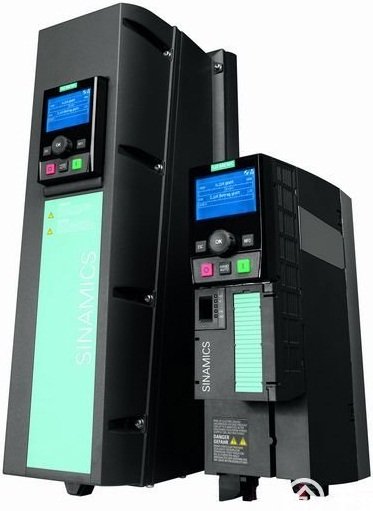

Приводы переменного тока Siemens Sinamics G120P в Воронеже

Описание

Серия преобразователей SINAMICS G120P создана специально для управления широким спектром электродвигателей с верхним пределом мощностей до 90 кВт в составе насосных систем (центробежные, осциллирующие, роторные), вентиляционных установок (осевые, радиальные) и компрессоров (охлаждение, воздушные, газовые) в производстве, а также в целях автоматизации работы обслуживающих узлов зданий.

Использование самых современных технологий обеспечивает максимальную эффективность работы, лаконичный дизайн и многозадачность в применении. Одним из приоритетных направлений при создании данной являлось экономичное расходование энергии, что безусловно вносит огромный вклад в сохранение природных ресурсов и снижения затрат на эксплуатацию оборудования.

Ко всему вышеперечисленному электроприводы SINAMICS G120P также отличаются удобством в настройке и управлении с помощью встроенных алгоритмов и интеллектуальных панелей. Практичная модульная архитектура построения привода дает максимальную гибкость в подборе оборудования и комплектующих блоков под ваши спецификации.

Модульная система состоит из трех основополагающих элементов: контрольный блок CU230P-2, силовой модуль и панель пульта управления (или при отсутствии - заглушка).

Технические характеристики электропривода SINAMICS G120P

Номинальная мощность (для электродвигателей): 0,37 - 90 кВт;
Номинальное напряжение питания: 380-480 AC В, 3 фазы;
Используемые методы для управления: скалярное и векторное (бессенсорное);
Диапазон выходных частот: 0 - 650 Гц (скалярное), 0 - 200 Гц (векторное);
Частота коммутации: 4 - 16 кГц;
Интерфейсы (определяемые управляющим модулем): USS Modbus RTU, Profibus DP, BACnet MS/TP, CANOpen, CAN;
Доступен встроенный ЭМС-фильтр;
Возможность установки вход. дросселей, тормозных резисторов;
Функции: автоперезагрузка, перезапуск и подключение на ходу, режим ECO, каскадная система управления, энергосберегающий режим, четыре встроенных ПИД-регулятора, аварийный режим с расширенными возможностями настройки, мультизонный контроллер, байпас, таймеры, учет реального времени, свободно программируемые функциональные блоки.

Конфигурация входов/выходов электропривода SINAMICS G120P

2 аналоговых входа + 2 аналоговых входа, связанных с датчиком температуры типа LG-NI1000/PT1000;
2 аналоговых выхода;
вход для температурного датчика (PTC, KTY, Thermo-Click);
6 цифровых входов (NPN/PNP);
2 цифровых выхода (релейный переключатель AC 250 В / DC 30 В и транзистор DC 30 В, 0,5 A);

Опциональные модули электропривода SINAMICS G120P

Модули для настройки и визуализации работы с параметрами электропривода:

Карта памяти Micro Memory Card;
Блок для работы с компьютером.

Типоразмеры функциональных блоков частотных преобразователей SINAMICS G120P

Контрольный блок: 6SL3243-0BB30-1HA3, 6SL3243-0BB30-1PA3, 6SL3243-0BB30-1FA0

Силовые модули систем отопления, кондиционирования и вентиляции со степенью защиты IP20

без фильтра: 6SL3210-1NE11-3UG1, 6SL3210-1NE11-7UG1, 6SL3210-1NE12-2UG1, 6SL3210-1NE13-1UG1, 6SL3210-1NE14-1UG1, 6SL3210-1NE15-8UG1, 6SL3210-1NE17-7UG1, 6SL3210-1NE21-0UG1, 6SL3210-1NE21-3UG1, 6SL3210-1NE21-8UG1, 6SL3210-1NE22-6UG1, 6SL3210-1NE23-2UG1, 6SL3210-1NE23-8UG1, 6SL3210-1NE24-5UL0, 6SL3210-1NE26-0UL0, 6SL3210-1NE27-5UL0, 6SL3210-1NE28-8UL0, 6SL3210-1NE31-1UL0, 6SL3210-1NE31-5UL0, 6SL3211-1NE17-7UG1, 6SL3211-1NE21-8UG1, 6SL3211-1NE23-8UG1

с фильтром ЭМС (класс A): 6SL3210-1NE11-3AG1, 6SL3210-1NE11-7AG1, 6SL3210-1NE12-2AG1, 6SL3210-1NE13-1AG1, 6SL3210-1NE14-1AG1, 6SL3210-1NE15-8AG1, 6SL3210-1NE17-7AG1, 6SL3210-1NE21-0AG1, 6SL3210-1NE21-3AG1, 6SL3210-1NE21-8AG1, 6SL3210-1NE22-6AG1, 6SL3210-1NE23-2AG1, 6SL3210-1NE23-8AG1, 6SL3210-1RN24-5AL0, 6SL3210-1NE26-0AL0, 6SL3210-1NE27-5AL0, 6SL3210-1NE28-8AL0, 6SL3210-1NE31-1AL0, 6SL3210-1NE31-5AL0, 6SL3211-1NE17-7AG1, 6SL3211-1NE21-8AG1, 6SL3211-1NE23-8AG1

Силовые модули систем отопления, кондиционирования и вентиляции со степенью защиты IP55

без фильтра: 6SL3223-0DE13-7AG1, 6SL3223-0DE15-5AG1, 6SL3223-0DE17-5AG1, 6SL3223-0DE21-1AG1, 6SL3223-0DE21-5AG1, 6SL3223-0DE22-2AG1, 6SL3223-0DE23-0AG1, 6SL3223-0DE24-0AG1, 6SL3223-0DE25-5AG1, 6SL3223-0DE27-5AG1, 6SL3223-0DE31-1AG1, 6SL3223-0DE31-5AG1, 6SL3223-0DE31-8AG1, 6SL3223-0DE32-2AA0, 6SL3223-0DE33-0AA0, 6SL3223-0DE33-7AA0, 6SL3223-0DE34-5AA0, 6SL3223-0DE35-5AA0, 6SL3223-0DE37-5AA0, 6SL3223-0DE38-8AA0

с фильтром ЭМС (класс B): 6SL3223-0DE13-7BG1, 6SL3223-0DE15-5BG1, 6SL3223-0DE17-5BG1, 6SL3223-0DE21-1BG1, 6SL3223-0DE21-5BG1, 6SL3223-0DE22-2BG1, 6SL3223-0DE23-0BG1, 6SL3223-0DE24-0BG1, 6SL3223-0DE25-5BG1, 6SL3223-0DE27-5BG1, 6SL3223-0DE31-1BG1, 6SL3223-0DE31-5BG1, 6SL3223-0DE31-8BA0, 6SL3223-0DE32-2BA0, 6SL3223-0DE33-0BA0, 6SL3223-0DE33-7BA0, 6SL3223-0DE34-5BA0, 6SL3223-0DE35-5BA0, 6SL3223-0DE37-5BA0, 6SL3223-0DE38-8BA0

Силовые модули систем водоснабжения и водоподготовки со степенью защиты IP20:

без фильтра: 6SL3210-1RE24-5UL0, 6SL3210-1RE26-0UL0, 6SL3210-1RE27-5UL0, 6SL3210-1RE28-8UL0, 6SL3210-1RE31-1UL0, 6SL3210-1RE31-5UL0, 6SL3210-1RE31-8UL0, 6SL3210-1RE32-1UL0, 6SL3210-1RE32-5UL0, 6SL3310-1PE33-0AA0, 6SL3310-1PE33-7AA0, 6SL3310-1PE34-6AA0, 6SL3310-1PE35-8AA0, 6SL3310-1PE36-6AA0, 6SL3310-1PE37-4AA0, 6SL3310-1PE38-4AA0, 6SL3310-1PE38-8AA0, 6SL3310-1PE41-0AA0

с фильтром ЭМС (класс A): 6SL3210-1RE24-5AL0, 6SL3210-1RE26-0AL0, 6SL3210-1RE27-5AL0, 6SL3210-1RE28-8AL0, 6SL3210-1RE31-1AL0, 6SL3210-1RE31-5AL0, 6SL3210-1RE31-8AL0, 6SL3210-1RE32-1AL0, 6SL3210-1RE32-5AL0
