Описание
Основные характеристики
| диапазон | Pragma | |
|---|---|---|

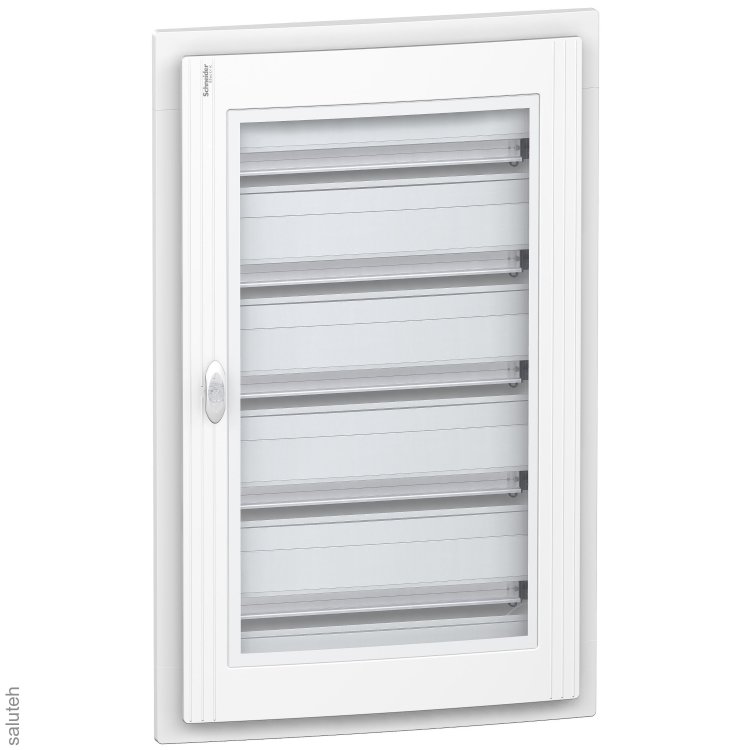

| тип устройства или его аксессуаров | Шкаф | |
| тип шкафа | Распределительный шкаф | |
| ширина | 610 мм | |
| высота | 930 мм стена 960 мм снаружи | |
| глубина | 55 мм снаружи 95 мм стена | |
| количество модулей по 18 мм в ряду | 24 | |
| количество горизонтальных рядов | 5 | |
| класс электрической изоляции | Класс II Двойная изоляция | |
| оборудование в комплекте | Комплект для маркировки ( 1 ) Блок клемм ( 2 ) Ярлык с обозначением ( 1 ) Фальш-панель закрывающая ( 1 ) | |
| тип передней крышки | По требованиям заказчика Прозрачный |
Дополнительные характеристики
| монтаж шкафа | Утопленная | |
|---|---|---|
| шаг 9 мм | 48 | |
| общее количество модулей по 18 мм | 120 | |
| рассеиваемая мощность, Вт | 133 Вт | |
| [In] номинальный ток | 160 А | |
| тип рейки | Multifix | |
| ввод кабеля | Кабель или трубка Съемные платы Боковые выбивные отверстия | |
| количество клеммных блоков | 1 земля блок клемм с 32 Quick отходящие линии 1 нейтраль блок клемм с 35 Quick отходящие линии | |
| отходящие линии распределительного блока | 1 x 50 mm² для земля 1 x 50 mm² для нейтраль 28 x 6 mm² для земля 28 x 6 mm² для нейтраль 3 x 25 mm² для земля 6 x 25 mm² для нейтраль | |
| материал шкафа | Тыльная часть : технический пластик Лицевая панель : технический пластик Тыльная часть : металлический Лицевая панель : металлический Дверь : стекло Дверь : металлический | |
| цвет | Шкаф : белый ( RAL 9016 ) Дверь : прозрачный Лицевая панель : серый ( RAL 7004 ) | |
| сегмент рынка | Рынок жилья Малые коммерческие предприятия |
Условия эксплуатации
| огнестойкость | Тыльная часть : 650 °C в соответствии с IEC 60695-2-1 Лицевая панель : 650 °C в соответствии с IEC 60695-2-1 Дверь : 650 °C в соответствии с IEC 60695-2-1 | |
|---|---|---|
| степень защиты IP | IP30 без двери в соответствии с EN/IEC 60529 IP40 с дверью в соответствии с EN/IEC 60529 | |
| степень защиты IK | IK08 без двери в соответствии с EN/МЭК 62262 IK09 с дверью в соответствии с EN/МЭК 62262 | |
| категория перенапряжения | II | |
| рабочая температура окружающей среды | -25...60 °C | |
| стандарты | IEC 60670-24 МЭК 60670-1 МЭК 61439-1 МЭК 61439-3 |
Гарантия на оборудование
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
Характеристики
| Бренд | Schneider |
