Предохранительные муфты Mayr GmbH EAS-Compact в Воронеже

Описание

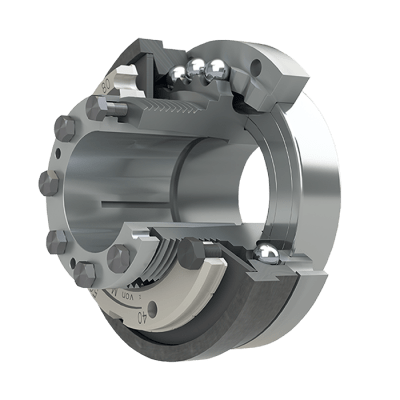

Предохранительные муфты Mayr EAS-Compact с широкими возможностями ограничения крутящего момента со стороны приводного узла во избежание поломок оборудования при возникновении перегрузки системы. Точная передача силовых характеристик ведомому валу, высокая жесткость сочленения по отношению к кручению, низкий момент инерции. Простота установки, высокая стойкость к износу и минимальные требования к техническому обслуживанию.

Широкий ассортимент типоразмеров и конструктивных решений для оптимального выбора, три типа функционального исполнения: храповые и синхронные муфты с автоматическим зацеплением после устранения причин превышения допустимых значения нагрузки, рассоединяющие муфты с принудительным восстановлением соединения.

Виды храповых и синхронных предохранительных муфт:

короткая втулка с конусной втулкой (490._1_.0) или со шпоночным пазом (490._2_.0)
с двумя подшипниками, с конусной втулкой (490._1_.2) или со шпоночным пазом (490._2_.2)
выступающий дизайн втулки, конусная (490._1_.1) или с пазом под шпонку (490._2_.1)
с металлическим сильфоном (493._ _ _ .0)
конструкция с усиленным сопротивлением кручению (496._ _ _ .0)
с упругим соединением различной твердости по Шору (494._ _ _ .3 - 92A, 494._ _ _ .4 - 98A, 494._ _ _ .6 - 64D)

Виды рассоединяющих предохранительных муфт:

короткая втулка с конусной втулкой (490._14.0) или со шпоночным пазом (490._24.0)
с двумя подшипниками, с конусной втулкой (490._14.2) или со шпоночным пазом (490._24.2)
выступающий дизайн втулки, конусная (490._14.1) или с пазом под шпонку (490._24.1)
конструкция с усиленным сопротивлением кручению (496._ _ 4 ._)
с упругим соединением различной твердости по Шору (494._ _ 4 .3 - 92A, 494._ _ 4 .4 - 98A, 494._ _ 4 .6 - 64D)

Технические характеристики предохранительных муфт Mayr EAS-Compact

Предельный крутящий момент: 5 - 3000 Нм;
Макс. скорость: 800 - 8000 об/мин;
Наружный диаметр: 70 - 225 мм;
Диаметр втулки: 10 - 85 мм;
Диапазон рабочих температур: - 20 … +80 °C.

Параметры типоразмеров храповых и синхронных муфт-ограничителей крутящего момента Mayr EAS-Compact

Тип муфты	Предельный крутящий момент, Нм	Макс. скорость, об/мин	Диаметр втулки, мм
01/490.5_ _._, 01/490.6_ _._, 01/490.7_ _._, 01/490.8_ _._	5 - 62,5	4000	10 - 20
0/490.5_ _._, 0/490.6_ _._, 0/490.7_ _._, 0/490.8_ _._	10 - 125	3000	15 - 25
1/490.5_ _._, 1/490.6_ _._, 1/490.7_ _._, 1/490.8_ _._	20 - 250	2500	22 - 35
2/490.5_ _._, 2/490.6_ _._, 2/490.7_ _._, 2/490.8_ _._	40 - 500	2000	32 - 45
3/490.5_ _._, 3/490.6_ _._, 3/490.7_ _._, 3/490.8_ _._	70 - 875	1200	35 - 55
4/490.5_ _._, 4/490.6_ _._, 4/490.7_ _._, 4/490.8_ _._	120 - 1500	800	40 - 65
с металлическим сильфоном
01/493.5_ _.0, 01/493.6_ _.0	5 - 25	4000	10 - 20
0/493.5_ _.0, 0/493.6_ _.0	10 - 50	3000	15 - 25
1/493.5_ _.0, 1/493.6_ _.0	20 - 100	2500	22 - 35
2/493.5_ _.0, 2/493.6_ _.0	40 - 200	2000	32 - 45
3/493.5_ _.0, 3/493.6_ _.0	70 - 350	1200	35 - 55
повышенная жесткость к кручению
01/496.5_ _.0, 01/496.6_ _.0, 01/496.7_ _.0, 01/496.8_ 5.0	5 - 62,5	4000	10 - 20
0/496.5_ _.0, 0/496.6_ _.0, 0/496.7_ _.0, 0/496.8_ 5.0	10 - 125	3000	15 - 25
1/496.5_ _.0, 1/496.6_ _.0, 1/496.7_ _.0, 1/496.8_ 5.0	20 - 250	2500	22 - 35
2/496.5_ _.0, 2/496.6_ _.0, 2/496.7_ _.0, 2/496.8_ 5.0	40 - 500	2000	32 - 45
3/496.5_ _.0, 3/496.6_ _.0, 3/496.7_ _.0, 3/496.8_ 5.0	70 - 875	1200	35 - 55
4/496.5_ _.0, 4/496.6_ _.0, 4/496.7_ _.0, 4/496.8_ 5.0	120 - 1500	800	40 - 65
упругое беззазорное соединение
01/494.5_ _._, 01/494.6_ _._, 01/494.7_ _._	5 - 50	4000	10 - 20
0/494.5_ _._, 0/494.6_ _._, 0/494.7_ _._	10 - 100	3000	15 - 25
1/494.5_ _._, 1/494.6_ _._, 1/494.7_ _._	20 - 200	2500	22 - 35
2/494.5_ _._, 2/494.6_ _._, 2/494.7_ _._	40 - 400	2000	32 - 45
3/494.5_ _._, 3/494.6_ _._, 3/494.7_ _._	70 - 700	1200	35 - 55
4/494.5_ _._, 4/494.6_ _._, 4/494.7_ _._	120 - 1200	800	40 - 65

Параметры типоразмеров рассоединяющих муфт-ограничителей крутящего момента Mayr EAS-Compact

Тип муфты	Предельный крутящий момент, Нм	Макс. скорость, об/мин	Диаметр втулки, мм
01/490.5_ 4._, 01/490.6_ 4._, 01/490.7_ 4._, 01/490.8_ 4._	5 - 62,5	8000	10 - 20
0/490.5_ 4._, 0/490.6_ 4._, 0/490.7_ 4._, 0/490.8_ 4._	10 - 125	7000	15 - 25
1/490.5_ 4._, 1/490.6_ 4._, 1/490.7_ 4._, 1/490.8_ 4._	20 - 250	6000	22 - 35
2/490.5_ 4._, 2/490.6_ 4._, 2/490.7_ 4._, 2/490.8_ 4._	40 - 500	5000	32 - 45
3/490.5_ 4._, 3/490.6_ 4._, 3/490.7_ 4._, 3/490.8_ 4._	70 - 875	4000	35 - 55
4/490.5_ 4._, 4/490.6_ 4._, 4/490.7_ 4._, 4/490.8_ 4._	120 - 1500	3500	40 - 65
5/490.5_ 4._, 5/490.6_ 4._, 5/490.7_ 4._, 5/490.8_ 4._	240 - 3000	3000	45 - 85
повышенная жесткость к кручению
01/496.5_ 4.0, 01/496.6_ 4.0, 01/496.7_ 4.0, 01/496.8_ 5.0	5 - 62,5	8000	10 - 20
0/496.5_ 4.0, 0/496.6_ 4.0, 0/496.7_ 4.0, 0/496.8_ 5.0	10 - 125	7000	15 - 25
1/496.5_ 4.0, 1/496.6_ 4.0, 1/496.7_ 4.0, 1/496.8_ 5.0	20 - 250	6000	22 - 35
2/496.5_ 4.0, 2/496.6_ 4.0, 2/496.7_ 4.0, 2/496.8_ 5.0	40 - 500	5000	32 - 45
3/496.5_ 4.0, 3/496.6_ 4.0, 3/496.7_ 4.0, 3/496.8_ 5.0	70 - 875	4000	35 - 55
4/496.5_ 4.2, 4/496.6_ 4.2, 4/496.7_ 4.2, 4/496.8_ 5.2	120 - 1500	3500	40 - 65
5/496.5_ 4.2, 5/496.6_ 4.2, 5/496.7_ 4.2, 5/496.8_ 4.2	240 - 3000	3000	45 - 85
упругое беззазорное соединение
01/494.5_ 4._, 01/494.6_ 4._, 01/494.7_ 4._	5 - 62,5	8000	10 - 20
0/494.5_ 4._, 0/494.6_ 4._, 0/494.7_ 4._	10 - 125	7000	15 - 25
1/494.5_ 4._, 1/494.6_ 4._, 1/494.7_ 4._	20 - 250	6000	22 - 35
2/494.5_ 4._, 2/494.6_ 4._, 2/494.7_ 4._	40 - 500	5000	32 - 45
3/494.5_ 4._, 3/494.6_ 4._, 3/494.7_ 4._	70 - 875	4000	35 - 55
4/494.5_ 4._, 4/494.6_ 4._, 4/494.7_ 4._	120 - 1500	3500	40 - 65

Купить предохранительные муфты Mayr EAS-Compact, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
