Описание

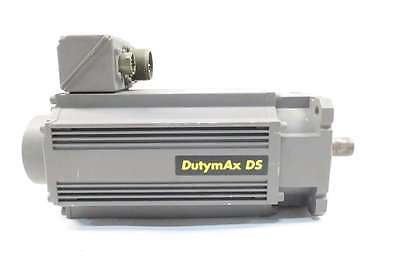

Модельный ряд серводвигателей серии DutymAx производства Control Techniques выпускается в четырех размерностях, имея весьма компактный корпус, они отличается высоким уровнем мощности относительно габаритов и быстротой реакции. Ротор ламинированный, установлены редкоземельные магниты, высокий класс изоляции обмотки для повышенных температур. Для защиты от перегрева мотора конструкция оптимизирована для обеспечения высокой интенсивности теплообмена, для контроля температурных данных установлены термисторы PTC.
Обратная связь осуществляется посредством резольвера. Тормозной блок (24 В) встраивается по запросу, в стандартную комплектацию не включен. На выходе сплошной вал со шпоночным соединением (гладкий по запросу).
Технические характеристики серводвигателей Control Techniques серии DutymAx (DS)
- Номинальная мощность: 0,25 - 6,28 кВт;
- Номинальный крутящий момент: 1 - 23,7 Нм;
- Диапазон рабочих скоростей: 2000 - 6000 об/мин;
- Напряжение питания: 380 В, 3 фазы;
- Габаритная высота: 75, 95, 115, 142 мм;
- Монтажное исполнение: фланец (стандарт IEC, по запросу DIN);
- Степень защиты корпуса: по запросу;
- Степень защиты: естественное поверхностное охлаждение;
- Класс изоляции: H.
- Опции: соединительные блоки, вариация конструкции тормоза без увеличения длины мотора, модификация для высокой инерции.
Типоразмеры сервомоторов Control Techniques серии DutymAx (DS)
Тип мотора | Мощность, кВт | Момент, Нм | Скорость, об/мин |
75DSA, 75DSB, 75DSC, 75DSD | 0,25 - 5,0 | 1,0 - 3,7 | 2000 - 6000 |
95DSA, 95DSB, 95DSC, 95DSD, 95DSE | 0,48 - 2,61 | 2,0 - 8,5 | 2000 - 4000 |
115DSA, 115DSB, 115DSC, 115DSD, 115DSE | 0,86 - 3,99 | 3,1 - 14,2 | 2000 - 4000 |
142DSA, 142DSB, 142DSC, 142DSD, 142DSE | 1,36 - 6,28 | 4,0 - 23,7 | 2000 - 4000 |
Купить серводвигатели Control Techniques серии DutymAx (DS), узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
