Описание
В процессе эксплуатации приводной техники, в составе которой используются полупроводниковые элементы, вырабатываются паразитные высокочастотные гармоники, оказывающие негативное воздействие на сеть электроснабжения, вследствие чего искажается форма синусоидального напряжения. Возникающие при этом электромагнитные помехи негативно сказываются на работе других машин и оборудования, происходят непредвиденные сбои и остановки, повреждаются изделия, нарушается непрерывность технологического процесса.
Помимо этого высокочастотные искажения являются причинами потерь мощности во всех электромашинах и устройствах, питаемых от сети.

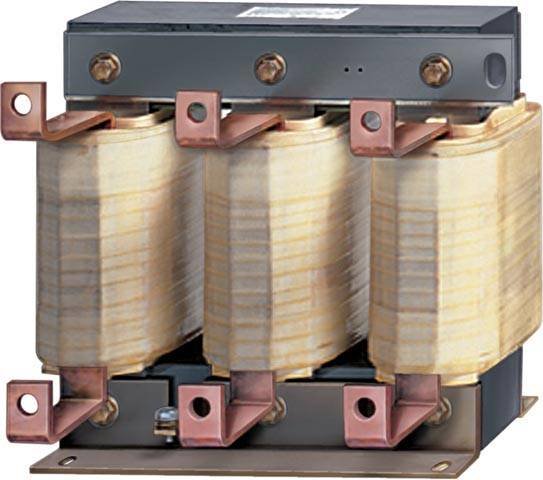

Для ограничения распространения высокочастотных гармоник на входе электроприводов и тиристорных модулей рекомендовано применять сетевые дроссели и реакторы.
Установка индуктивных элементов так же позволяет гасить коммутационные перенапряжения, в случае короткого замыкания уменьшают значение установившегося тока короткого замыкания и скорость его нарастания. Сетевые реакторы защищают маломощные электронные приборы от воздействий, создаваемых сварочным оборудованием, тиристорных регуляторов, приводов постоянного тока.
Дроссели и реакторы в приводной технике выполняют роль двухстороннего буфера между электроприводом и сетью электроснабжения, снижающего вредные взаимные воздействия.
Выполняя проекты по ремонту и модернизации наши инженеры активно применяют сетевые дроссели и реакторы в цепях питания электроприводов Leroy Somer, Control Techniques серий Mentor MP, Unidrive SP, Digidrive SK, Commander SK, Unidrive M700, Unidrive M400, Powerdrive MD2.
Технические характеристики сетевых дросселей при напряжении сети Uin = 3~220-480 В 50Гц
тип дросселя | In, А | L, мкГн | P, Вт |
5,5ST4,2 | 5,5 | 4,2 | 36 |
11ST 2,6 | 11 | 2,6 | 37 |
21ST1,4 | 21 | 1,4 | 66 |
29ST1 | 29 | 1 | 69 |
46ST0,64 | 46 | 0,64 | 99 |
75ST0,39 | 75 | 0,39 | 135 |
105ST0,23 | 105 | 0,23 | 170 |
150ST0,155 | 150 | 0,155 | 190 |
185ST0,13 | 185 | 0,13 | 200 |
220ST0,11 | 220 | 0,11 | 230 |
245ST0,095 | 245 | 0,095 | 245 |
292ST0,08 | 292 | 0,08 | 280 |
360ST0,065 | 360 | 0,065 | 310 |
460ST0,05 | 460 | 0,05 | 350 |
580ST0,04 | 580 | 0,04 | 490 |
640ST0,035 | 640 | 0,035 | 515 |
750ST0,032 | 750 | 0,032 | 625 |
1000ST0,025 | 1000 | 0,025 | 800 |
1540ST0,016 | 1540 | 0,016 | 1060 |
где In – номинальный рабочий ток, L –индуктивность дросселя, P – потери в реакторе.
Рекомендации по использования сетевых дросселей совместно с электроприводами Leroy Somer / Control Techniques
тип дросселя | тип электропривода | |||||
Mentor MP | к-во | Unidrive SP | к-во | Unidirve M701 | к-во | |
5,5 ST 4,2 |
|
| 1,5T / SP 1401 | 1 | M701-034-00025A10 | 1 |
11 ST 2,6 |
|
| 2T / SP 1402 2,5T / SP 1403 3,5T / SP 1404 4,5T / SP 1405 | 1 | M701-034-00031A10 M701-034-00045A10 M701-034-00062A10 M701-034-00078A10 | 1 |
21 ST 1,4 |
|
| 5,5T / SP 1406 8T / SP 2401 | 1 | M701-034-00100A10 M701-044-00150A10 | 1 |
29 ST 1 | Mentor MP25A4 (R) | 1 | 11T / SP 2402 16T / SP 2403 20T / SP 2404 | 1 | M701-044-00172A10 M701-054-00270A10 M701-054-00300A10 | 1 |
46 ST 0,64 | Mentor MP45A4 (R) | 1 | 22T / SP 3401 27T / SP 3402 | 1 | M701-064-00350A10 M701-064-00420A10 | 1 |
75 ST 0,39 | Mentor MP75A4 (R) | 1 | 33T / SP 3403 40T / SP 4401 | 1 | M701-064-00470A10 M701-074-00660A10 | 1 |
105 ST 0,23 |
|
| 50T / SP 4402 60T / SP 4403 | 1 | M701-074-00770A10 M701-074-01000A10 | 1 |
150 ST 0,155 | Mentor MP105A4 (R) | 1 | 75T / SP 5401 | 1 | M701-084-01340A10 | 1 |
185 ST 0,13 | Mentor MP155A4 (R) |
| 100T / SP 5402 | 1 | M701-084-01570A10 | 1 |
220 ST 0,11 | Mentor MP210A4 (R) | 1 | 120T / SP 6401 | 1 | M701-094-02000A10 | 1 |
245 ST 0,095 |
|
| SP 6412, SP 6411 | 1 |
|
|
292 ST 0,08 |
|
| 150T / SP 6402, SP 7411 | 1 | M701-094-02240A10 | 1 |
360 ST 0,065 | Mentor MP350A4 (R) | 1 | SP 7412, SP 8411 | 1 |
|
|
460 ST 0,05 | Mentor MP420A4 (R) | 1 | SP 8412 | 1 |
|
|
580 ST 0,04 | Mentor MP550A4 (R) | 1 |
|
|
|
|
640 ST 0,035 | Mentor MP700A4 (R) | 1 |
|
|
|
|
460 ST 0,05 |
|
| SP 8413 | 1 |
|
|
580 ST 0,04 |
|
| SP 8414 | 1 |
|
|
640 ST 0,035 |
|
| SP 9411 | 1 |
|
|
750 ST 0,032 | MP825A4, MP900A4 | 1 | SP 9413 | 1 |
|
|
1000 ST 0,025 | Mentor MP1200A4(R) | 1 | SP 9414, SP 9415 | 1 |
|
|
1540 ST 0,016 | Mentor MP1850A4(R) | 1 |
|
|
|
|
Рекомендации по использования сетевых дросселей совместно с электроприводами Leroy Somer / Control Techniques
тип дросселя | тип электропривода | |||||
Powerdrive MD2 | к-во | Digidrive SK Commander SK | к-во | Unidirve M400 | к-во | |
5,5 ST 4,2 |
|
| 1T / SKB 3400037 1,5T / SKB 3400075 | 1 | M400-024-00013 M400-024-00023 | 1 |
11 ST 2,6 |
|
| 2T / SKB 3400110 2,5T / SKB 3400150 3,5T / SKC 3400220 4,5T / SKC 3400300 | 1 | M400-024-00032 M400-024-00041 M400-034-00056 M400-034-00073 | 1 |
21 ST 1,4 |
|
| 5,5T / SKC 3400400 8T / SK 2401 | 1 | M400-034-00094 M400-044-00135 | 1 |
29 ST 1 |
|
| 11T / SK 2402 16T / SK 2403 20T / SK 2404 | 1 | M400-044-00170 M400-054-00270 M400-054-00300 | 1 |
46 ST 0,64 |
|
| 22T / SK 3401 27T / SK 3402 | 1 | M400-064-00350 M400-064-00420 | 1 |
75 ST 0,39 |
|
| 33T / SK 3403 40T / SK 4401 | 1 | M400-064-00470 M400-074-00660 | 1 |
105 ST 0,23 | 60T | 1 | 50T / SK 4402 60T / SK 4403 | 1 | M400-074-00770 M400-074-01000 | 1 |
150 ST 0,155 | 75T | 1 | 75T / SK 5401 | 1 | M400-084-01340 | 1 |
185 ST 0,13 | 100T | 1 | 100T / SK 5402 | 1 | M400-084-01570 | 1 |
220 ST 0,11 | 120T | 1 | 120T / SK 6401 | 1 | M400-094-02000 | 1 |
245 ST 0,095 | 150T | 1 | SP 6412, SK 6411 | 1 |
|
|
292 ST 0,08 | 180T | 1 | 150T / SK 6402 | 1 | M400-094-02240 | 1 |
360 ST 0,065 | 220T | 1 |
|
|
|
|
460 ST 0,05 | 270T | 1 |
|
|
|
|
580 ST 0,04 | 340T | 1 |
|
|
|
|
640 ST 0,035 | 400T | 1 |
|
|
|
|
460 ST 0,05 | 470T | 2 |
|
|
|
|
580 ST 0,04 | 600T | 2 |
|
|
|
|
640 ST 0,035 | 750T | 2 |
|
|
|
|
750 ST 0,032 |
|
|
|
|
|
|
1000 ST 0,025 |
|
|
|
|
|
|
1540 ST 0,016 |
|
|
|
|
|
|
