Мотор-редуктор соосн. G33A-DM90SB4-B03 в Воронеже

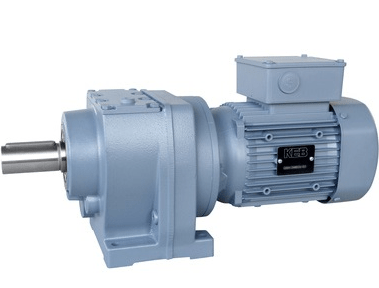

Электродвигатель G33A-DM90SB4-B03

---

Соосные мотор-редукторы KEB серии G имеют цилиндрические зубчатые передачи в двух- и трехступенчатой конфигурации, что дает широкий диапазон коэффициентов редукции частоты вращения двигателя. Отличные силовые характеристики подачи механической энергии на ведомое оборудование, эффективность до 96 %, высокие показатели крутящего момента, стойкость к перегрузкам и низкий люфт.

Линейка моделей состоит из десяти вариаций размерностей, каждый из которых доступен в трех типах конструктивного исполнения: установка на лапах, фланцевое соединение и их совместное использование. Всего шесть монтажных позиций для оптимального расположения приводного узла. Моторизированные версии могут включать в комплектацию асинхронные электродвигатели классов IE2, IE3.

Опционально возможно оснащение редукторного двигателя пружинным или электромагнитным тормозом, вентиляционным системами принудительного обдува, датчиками обратной связи, температурными сенсорами, специальными покрытиями, доступны индивидуальные требования по запросу.

Для увеличения значений кратности редукции также выпускаются сдвоенные блоки передач в сочетании с моделями размеров G0 - G4.

Технические характеристики соосных мотор-редукторов KEB серии G

• Передаточное число: 3,37 - 250,97;
• Количество ступеней: 2, 3;
• Номинальный момент: 60 - 13600 Нм;
• Мощность мотора: 0,75 - 90 кВт;
• Степень защиты корпуса: IP55;

Типоразмеры редукторов KEB серии G

Тип редуктора	Коэффициент редукции	Ном. момент, Нм	Мощность мотора, кВт
G0	3,46 - 72,52	60	0,75
G1	3,37 - 115,34	117	1,5
G2	3,49 - 153,41	235	3,0
G3	3,56 - 177,27	480	5,5
G4	3,61 - 210,05	875	11
G5	3,85 - 186,77	1630	18,5
G6	3,96 - 221,95	2800	22
G7	4,34 - 250,97	4880	30
G8	5,92 - 186,96	8900	45
G9	5,43 - 157,04	13600	90



• Двигатели 4-полюс: 0.12..4 kW IE2/IE3, 5.5..45 kW IE3
• More Motors: 2, 6, 8, 4/2, 8/2 полюс, двигатель для работы в опасных условиях, однофазный двигатель, Моментный двигатель
• Тип конструкции: B3, B14, B5, Тормоз, various encoder systems, Принудительная вентиляция, Защита электродвигателя, UL, CCC
• The motors can be supplied together with KEB gearboxes as a geared motor.
